LED ПОДСВЕТКА 55HR330M08A2/55HR330M07B2 (КОМПЛЕКТ: ПЛАНКА 545 ММ 8 ЛИНЗ И ПЛАНКА 470 ММ 7 ЛИНЗ)
55HR330M08A2 / 55HR330M07B2 КОМПЛЕКТ ПЛАНОК ПОДСВЕТКИ ДЛЯ ТЕЛЕВИЗОРОВ 55"

TCL L55P65US, 55P65US, 55P65, 55D6, 55F6, 55L2, 55S425LACA, D55A360, D55A620U, D55A730U, 55U3800C
 Toshiba 55U3800C
Thomson: 55UD6306 55UV6006 55UD6303 55UD6406 и другими.

Аналоги 55HR330M08A2, 55HR330M07B2, 55HR330M08A2 V2, 55HR330M07B2 V2,
 4C-LB5507-PF02J, 4C-LB5508-PF02J, 4C-LB5507-HR02J, 4C-LB5508-HR02J,
 4C-LB5507-HR03J, 4C-LB5508-HR03J, TCL_55D6_2X7_L_3030_LX20180607_Ver.5,

Состав комплекта 2 планки 472мм по 7 светодиодов
2 планки 545мм по 8 светодиодов
Напряжение светодиодов 6v
Материал планок алюминий

Комплект планок LED подсветки 55HR330M08A2 + 55HR330M08B2 V2 (4C-LB5508-HR02J/4C-LB5507-HR02J) характеристики:

Маркировка:
55D6 55HR330M08A2 V2 HR-59311-02939 LEDORB2U0-C-K 4C-LB5508-HR02J
55D6 55HR330M08B2 V2 HR-59311-02934 LEDORB2U0-C-K 4C-LB5507-HR02J
Рабочее напряжение одного светодиода: 6 В
Высота планки (подложка + линза): 9 мм
Диагональ экрана: 55″

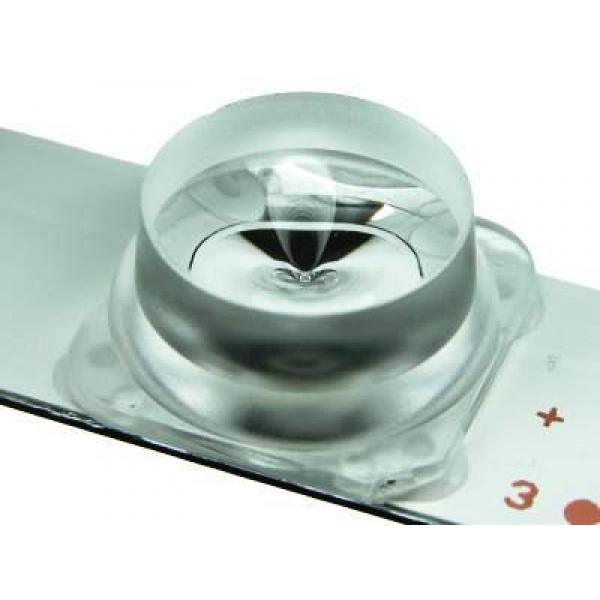

Диаметр светорассеивателя: 17 мм
Длина планок:
A тип: 545 мм
B тип: 472 мм
Количество контактов на разъеме: 3
Количество светодиодов на планке: шт.
A тип: 8 шт.
B тип: 7 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий:
A тип: 87-18,5-272-13-47 мм
B тип: 13-12-260-13-87 мм
Расстояние между центрами светодиодов: 72 мм
Тип светорассеивателя: вогнутый
Ширина подложки планок: 14 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров
Аналоги 55HR330M08A2 V2:

TCL_55D6_2X8_R_3030_LX20180607_Ver.5, TCL_55D6_2X7_L_3030_LX20180607_Ver.5
4C-LB5507-HR03J, 4C-LB5508-HR03J
4C-LB5507-ZM03J, 4C-LB5508-ZM03J
55HR330M07B2, 55HR330M08A2
MA4CLB55PF01JKMT4
MA4CLB55PF01JKT4
MA4CLB55ZM03JKT4
Применяются для ремонта телевизоров в следующих матрицах (панелях):

LVU550NDEL и других.

Полный комплект состоит из 4-х планок (по 2 шт. каждого вида):

55D6 55HR330M08A2 V2 HR-59311-02939 LEDORB2U0-C-K 4C-LB5508-HR02J
55D6 55HR330M08B2 V2 HR-59311-02934 LEDORB2U0-C-K 4C-LB5507-HR02J
