Инвертор (драйвер) CA-266S China CA-266S
600 руб.

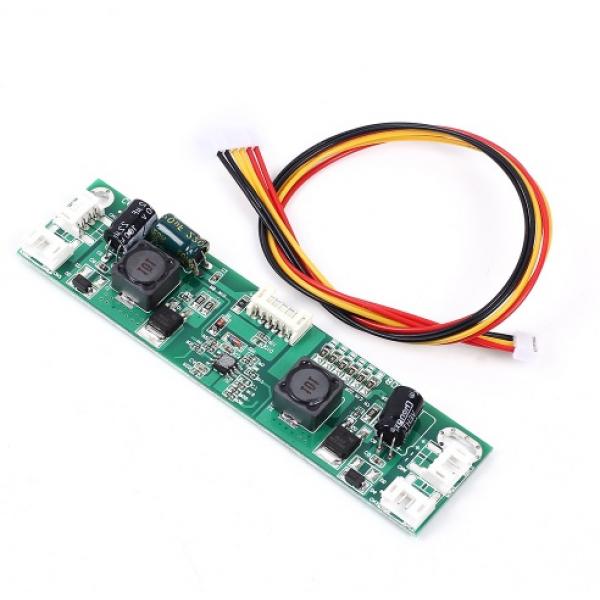

Универсальный инвертор для светодиодной подсветки CA-266S
Инвертор светодиодный универсальный ca-266s 32-65 дюймов LED ТВ
Универсальный мощный инвертор для светодиодной подсветки применяется для питания LED подсветки в телевизорах и мониторах, а так же в мощных декоративных осветительных приборах.
Параметры инвертора:
Модель: ca-266s
Размер платы: 120мм х 30мм
Напряжение питания инвертора: 10 В ...... 28 В
Напряжение питания светодиодов: до 88 В
Напряжение на выходе устанавливается автоматически в зависимости от установленного тока.
Ток питания светодиодов: 80-480 мА (устанавливается перемычками)
Подходит для подсветки больших размеров: 24-65 дюймов
Установка тока:
Ток изменяется перемычками на резисторах R22, R21, R18, R15, R24 и R13, по умолчанию ток 80 мА (перемычка на R13 уже стоит ), далее каждая перемычка + 80мА на выходе.
Подключение:
разъем J1 (JP1)
1 и 2 выводы VCC: + питания 10-28 вольт,
3 вывод ENA: сигнал ON/OFF при необходимости можно замкнуть на плюс питания,
4 вывод ADJ: сигнал регулировки яркости (можно не подключать)
5 и 6 выводы: общий провод (масса)
Разъемы CN1, CN2 - соединены паралельно , это выход канала 1
Разъемы CN3, CN4 - соединены паралельно , это выход канала 2
Не обязательно использовать оба канала, можно использовать только один любой канал на выбор, при этом второй отключится сам как только увидит что нагрузка не подключена (снизит напряжение до VCC)
Это CA-266S 32-65 дюймовая светодиодная плата подсветки телевизора, светодиодный универсальный инвертор 80-Ма, плата постоянного тока.
2. Параметры:
1>. Вход состояния источника питания: Поддержка входа 10-28 В постоянного тока
2>. Выходное напряжение: Автоматическая адаптация ниже 88 в (минимальный предел для входного напряжения, без сброса давления)
3>. Выходной ток: по умолчанию 80 мА. Увеличивает ток, закорочивая резистор R22 R21 R18 R15 R24. Каждый резистор 80 мА. Максимальная 480 мА.
4>. Подходит светильник вой полосы: большой размер 32-65 дюймов (максимальное напряжение 88 в)
5>. Определение входного интерфейса: 1: источник питания 2: источник питания 3: переключатель ENA управление 4: сигнал регулировки яркости (затемнение напряжения) 5: заземляющий провод 6: заземляющий провод
6>. Определение выходного интерфейса: это четыре (++ --) параллельных интерфейса. Все определения одинаковы.
3. Функция:
1>. С защитой.
2>. Выходное напряжение: ниже 88 в автоматическое.
3>. Удобно менять ток. На материнской плате 6 из 1206 резисторов. Один резистор представляет 80 мА, а самое высокое сопротивление 6 полностью подключено к 480 мА.
4>. По умолчанию подключен только 1 резистор R13, выходной ток 80 мА. Не сгорает полоса лампы. Если слишком темно, мигает или мигает, попробуйте увеличить ток.
5>. Без нагрузки плата не сгорит (в корпусе без нагрузки или лампы, выходное напряжение будет падать до размера входного напряжения, или напряжение нагрузки выше 88 в, что также уменьшит значение входного напряжения).
6>. Есть 4 выходных интерфейса, общее определение для ++ --. При подключении левого положительного и правого отрицательного света 2pin, 2 и 3 иглы можно вставить прямо в центр, а 1 и 4 иглы пустые.
4. Обратите внимание:
Пожалуйста, не прикасайтесь к контакту ADJ во время тестирования!
Инвертор светодиодный универсальный ca-266s 32-65 дюймов LED ТВ
Универсальный мощный инвертор для светодиодной подсветки применяется для питания LED подсветки в телевизорах и мониторах, а так же в мощных декоративных осветительных приборах.
Параметры инвертора:
Модель: ca-266s
Размер платы: 120мм х 30мм
Напряжение питания инвертора: 10 В ...... 28 В
Напряжение питания светодиодов: до 88 В
Напряжение на выходе устанавливается автоматически в зависимости от установленного тока.
Ток питания светодиодов: 80-480 мА (устанавливается перемычками)
Подходит для подсветки больших размеров: 24-65 дюймов
Установка тока:
Ток изменяется перемычками на резисторах R22, R21, R18, R15, R24 и R13, по умолчанию ток 80 мА (перемычка на R13 уже стоит ), далее каждая перемычка + 80мА на выходе.
Подключение:
разъем J1 (JP1)
1 и 2 выводы VCC: + питания 10-28 вольт,
3 вывод ENA: сигнал ON/OFF при необходимости можно замкнуть на плюс питания,
4 вывод ADJ: сигнал регулировки яркости (можно не подключать)
5 и 6 выводы: общий провод (масса)
Разъемы CN1, CN2 - соединены паралельно , это выход канала 1
Разъемы CN3, CN4 - соединены паралельно , это выход канала 2
Не обязательно использовать оба канала, можно использовать только один любой канал на выбор, при этом второй отключится сам как только увидит что нагрузка не подключена (снизит напряжение до VCC)
Это CA-266S 32-65 дюймовая светодиодная плата подсветки телевизора, светодиодный универсальный инвертор 80-Ма, плата постоянного тока.
2. Параметры:
1>. Вход состояния источника питания: Поддержка входа 10-28 В постоянного тока
2>. Выходное напряжение: Автоматическая адаптация ниже 88 в (минимальный предел для входного напряжения, без сброса давления)
3>. Выходной ток: по умолчанию 80 мА. Увеличивает ток, закорочивая резистор R22 R21 R18 R15 R24. Каждый резистор 80 мА. Максимальная 480 мА.
4>. Подходит светильник вой полосы: большой размер 32-65 дюймов (максимальное напряжение 88 в)
5>. Определение входного интерфейса: 1: источник питания 2: источник питания 3: переключатель ENA управление 4: сигнал регулировки яркости (затемнение напряжения) 5: заземляющий провод 6: заземляющий провод
6>. Определение выходного интерфейса: это четыре (++ --) параллельных интерфейса. Все определения одинаковы.
3. Функция:
1>. С защитой.
2>. Выходное напряжение: ниже 88 в автоматическое.
3>. Удобно менять ток. На материнской плате 6 из 1206 резисторов. Один резистор представляет 80 мА, а самое высокое сопротивление 6 полностью подключено к 480 мА.
4>. По умолчанию подключен только 1 резистор R13, выходной ток 80 мА. Не сгорает полоса лампы. Если слишком темно, мигает или мигает, попробуйте увеличить ток.
5>. Без нагрузки плата не сгорит (в корпусе без нагрузки или лампы, выходное напряжение будет падать до размера входного напряжения, или напряжение нагрузки выше 88 в, что также уменьшит значение входного напряжения).
6>. Есть 4 выходных интерфейса, общее определение для ++ --. При подключении левого положительного и правого отрицательного света 2pin, 2 и 3 иглы можно вставить прямо в центр, а 1 и 4 иглы пустые.
4. Обратите внимание:
Пожалуйста, не прикасайтесь к контакту ADJ во время тестирования!
