LED ПОДСВЕТКА KJ32D08-ZC21FG-05 (565 ММ, 8 ЛИНЗ)

 Amoi LE22A,
 Awox AWX3282, LT-3298D, 3282 32″ HD DLED
 BBK 32LEX-5023/T2C, 32LEX-5024/T2C, 32LEX-7023/T2C,
 ERISSON 32LES78T2W
 Kaihong LE32A8
 Nintaus LW-32 S1
 Proscan PLDED3280A, RCA LED32HD690
 RCA LED32HD690
 Xiaxin LE22A, ML-3215Y

Матрица: KJ320M07, MT3151A04, V320BJ6-Q01, KM0320LDRH112

Совместимые парт-номера KJ32D08-ZC14F-05, 303KJ320036, KJ32D08-ZC21F-05, 303KJ320038,
 XJ32D08-ZC21FG-01, 303XJ320037, SJ.HZ.D3200801-2835AS-F, 2010044671-1, 180706B12,
 1.14.FD320003, 1.14.JSFD320010, 31.11.031500017, 31.11.031500021, 31.11.031500027,
 32D3503V1W8C1B56417M-HJ-IH, LE-8822A32, DLED32HD2X8, HZ.D320S21-2744-DR1006, KJ320M07

Маркировка: KJ32D08-ZC21F-05 (PN: 303KJ320038)
Рабочее напряжение одного светодиода: 3 В
Высота планки (подложка + линза): 7 мм
Диагональ экрана: 32″
Диаметр светорассеивателя: 16 мм
Длина каждой планки: 565 мм
Количество контактов на разъеме: 2
Количество светодиодов на планке: 8 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий: 247-260 мм
Расстояние между центрами светодиодов: 87 мм

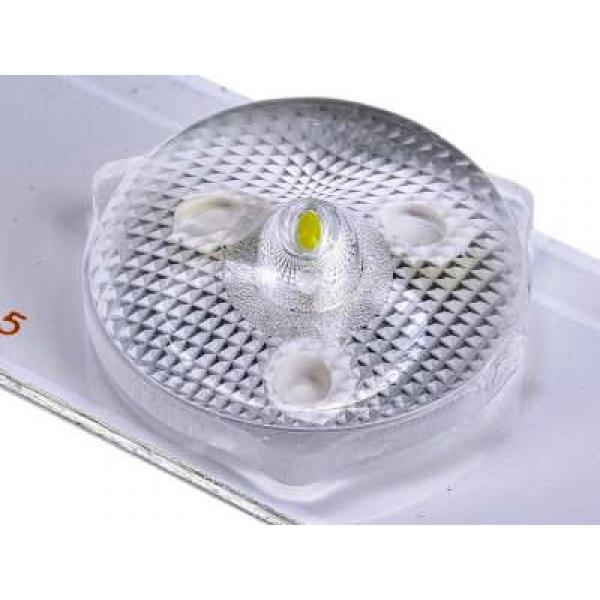

Тип светорассеивателя: выпуклый
Ширина подложки планок: 17 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги KJ32D08-ZC21F-05 (PN: 303KJ320038):

DLED32HD2X8 004
HJ32D08-ZC21F-05
32D3503V1W8C1B56417M-HJ-IH
KJ320M07
HZ.D320S21-2744-DR1006,
SJ.HZ.D3200801-2835AS-F
Применяются для ремонта телевизоров в следующих матрицах (панелях):

KM0320LDRH112
KM0315LDRH012A
KM0320LDRH043 и других.

Полный комплект состоит из двух планок:

KJ32D08-ZC21F-05 (PN: 303KJ320038) – 2 шт.
