Светодиодная планка для подсветки ЖК панелей LED43D10 (комплект 4 планки A и одна планка B по 854 мм 10 линз)
Для ТВ с диагональю 43".
 Алюминиевое основание.
 Напряжение питания светодиодов 3В.

JVC LT-43M450, LT-43M650.
KIVI 43UX10S, 43UK30G, 43FK30G, 43UR50GU
HAIER LE43U6500U, LE43K6500U
Doffler: 43DF49-T2

Маркировка:
- LED43D10A-ZC14FG-01 (10-led последовательно)
- LED43D10B-ZC14FG-01 (2 канала по 5-led послед.)
Количество светодиодов: 10
Напряжение одного диода: 3 В
Длина планки: 855 мм
Ширина планки: 18 мм
Расстояние между центрами линз: 87 мм

Комплект планок LED подсветки LED43D10A-01(A)/LED43D10B-01(A) характеристики:

Маркировка:
LED43D10A-01(A) 30343010213
LED43D10B-01(A) 30343010214
Рабочее напряжение одного светодиода: 3 В
Высота планки (подложка + линза): 9 мм
Диагональ экрана: 43″
Диаметр светорассеивателя: 15 мм
Длина каждой планки: 848 мм

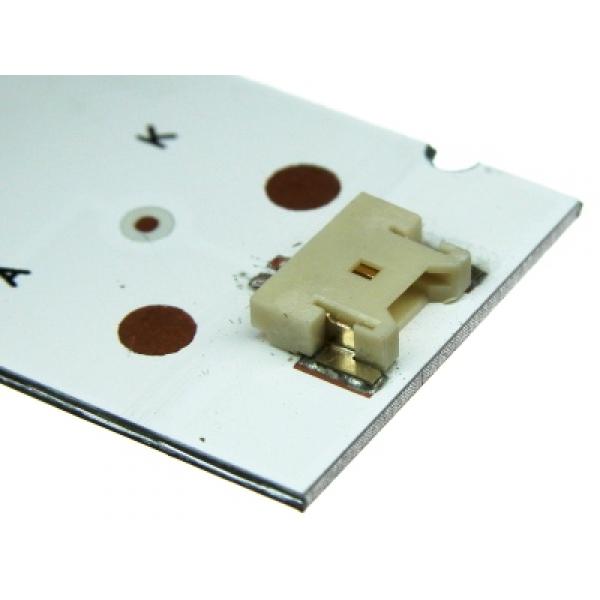

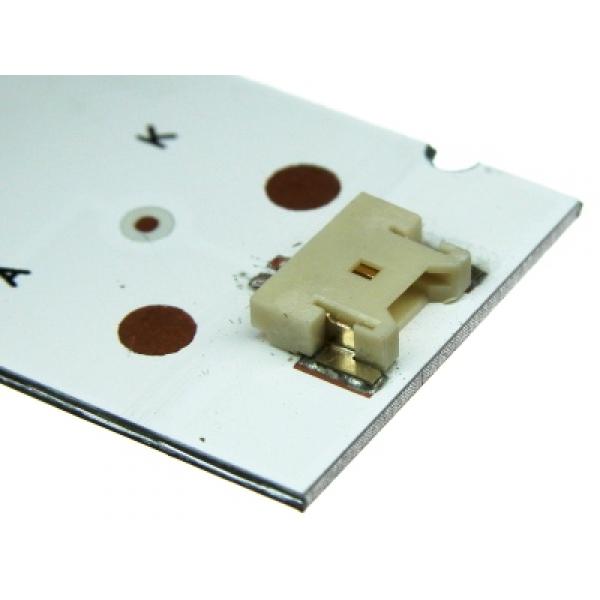

Количество контактов на разъеме:
A тип: 2 шт.
B тип: 3/3/4 шт.
Количество светодиодов на каждой планке: 10 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий: 181-187-187-142-16 мм
Расстояние между центрами светодиодов: 87 мм
Тип светорассеивателя: вогнутый
Ширина подложки планок: 16 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги LED43D10A-01(A)/LED43D10B-01(A):

LED43D10A-ZC14FG-07 (напаянный разъем), LED43D10B-ZC14FG-07 (напаянный разъем)
LED43D10A-ZC14FG-01 (напаянный разъем), LED43D10B-ZC14FG-01 (напаянный разъем)
Применяются для ремонта телевизоров в следующих матрицах (панелях):

LC430EGY-SJM1, LC430EGY-SKM3, FD4351A-LU и других.

Полный комплект состоит из пяти планок:

LED43D10A-01(A) – 4 шт.
LED43D10B-01(A) – 1 шт.
