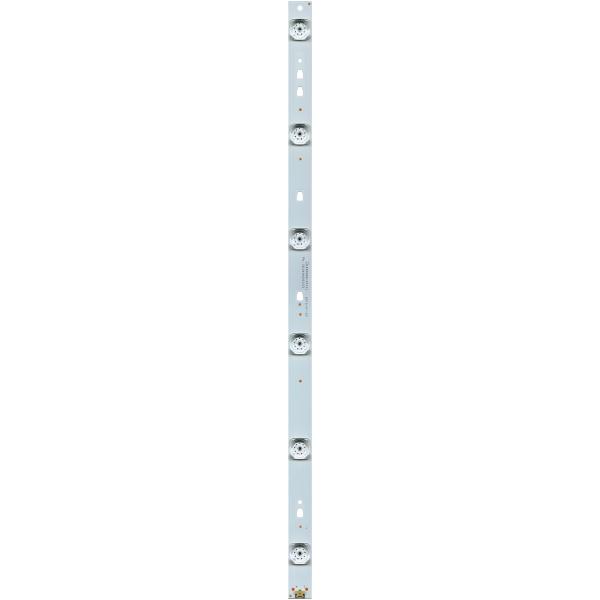

Светодиодная планка для подсветки ЖК панелей LED49D6-03(A) (484 мм 6 линз)
LED49D6-03(A) / 30349006203 КОМПЛЕКТ ПЛАНОК ПОДСВЕТКИ ДЛЯ ТЕЛЕВИЗОРОВ 50"

 BBK 50LEX-5039/FT2C, 50LEX-5027/FT2C,
 JVC LT-50C550, LT-50M645, LT-50M650, LT-50MU460,
 JTC DVB-75003,
 Haier UE50U6500, LS49AL72, FD4951A-LU, G49Y, 50A6, 50A6M, LE50U51A, LE50U6500TF, LE50A7100L
 Kivi 49UK30G, 49UX10S, 50UX10S
 Manta 50LFN59C,
 Mystery MTV-5031LTA2,
 Rubin RB-50d5FT2C,
 Shivaki STV-50LED13,
 Supra STV-LC50ST900FL,
 TCL F50S3803,
 Telefunken TF-LED50S13T2

Матрица LC490EGY-SJM2, LC490FN02 UHD, V500HJ1-PE8
Аналоги LED49D6-03(A), 30349006203, LED50D6-ZC14AG-03
Состав комплекта 12 планок 484мм по 6 светодиодов.
Маркировка:
LED50D06-ZC14AG-03 PN:30350006207
LED49D6-03(A) PN:30349006203
Рабочее напряжение одного светодиода: 3 В
Высота планки (подложка + линза): 9 мм
Диагональ экрана: 49-50″
Диаметр светорассеивателя: 17 мм
Длина каждой планки: 483 мм
Количество контактов на разъеме: 2
Количество светодиодов на каждой планке: 6 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий: 48-12-14-85-81-81-85-10 мм
Расстояние между центрами светодиодов: 85 мм
Тип светорассеивателя: вогнутый
Ширина подложки план: 18 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров
Аналоги LED49D6-03(A), LED50D06-ZC14AG-03 (2pin):

LED50D6-ZC14AG-01, PN: 30350006205
LED50D6-ZC14-01(A), PN: 30350006201, 30350006202
LED50D6-01(A), PN: 30350006202
LED50D6-ZC14AG-03 (2pin), PN: 30350006207
Применяются для ремонта телевизоров в следующих матрицах (панелях):

LC490EGY-SJM2
LC490FN02 UHD
V500HJ1-PE8 и других.


Полный комплект состоит из 12-ти планок:

LED50D06-ZC14AG-03 PN:30350006207, LED49D6-03(A) PN:30349006203 (2pin)
