LED ПОДСВЕТКА MS-L1111L/R V2 (КОМПЛЕКТ 2 ПЛАНКИ ПО 854 ММ 9 ЛИНЗ И ПЛАНКА 823 ММ 8 ЛИНЗ)

Комплект подсветки MS-L1111 L/R V2 (JS-D-JP4320-091EC/081EC)
Светодиодная планка для подсветки ЖК панелей MS-L1111L/R V2
 (комплект 2 планки по 854 мм 9 линз и планка 823 мм 8 линз)
 Алюминиевое основание.
 Для ТВ с диагональю 43".
 Напряжение питания светодиодов 6В.

Akai AKTV432
Erisson 43LED20T2
Liberty LD-4328
Vecta LD43TF5515B,LD-43TF5515BS, LD-43SF6015BT

Комплект планок LED подсветки MS-L1111 L/R V2 (JS-D-JP4320-091EC/081EC) характеристики:

Маркировка:
MS-L1111-L V2 E43F2000 (JS-D-JP4320-091EC)
MS-L1111-R V2 E43F2000 (JS-D-JP4320-081EC)
Рабочее напряжение одного светодиода: 6 В
Высота планки (подложка + линза): 7 мм
Диагональ экрана: 43″

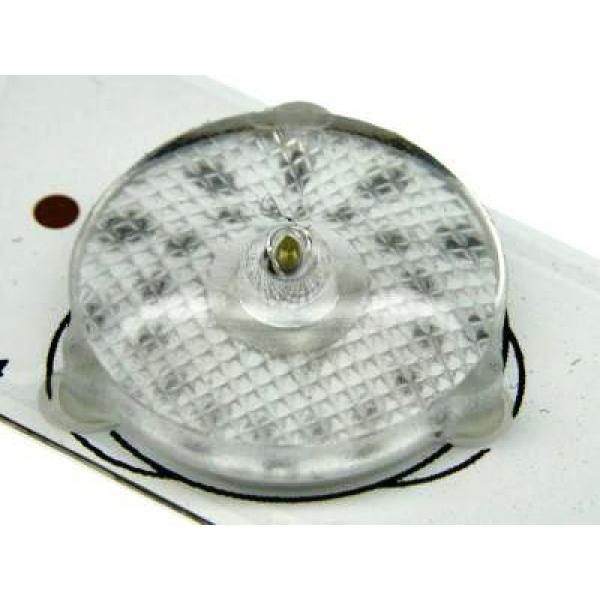

Диаметр светорассеивателя: 16 мм
Длина планок:
L тип: 854 мм
R тип: 824 мм
Количество контактов на разъеме: 2
Количество светодиодов на планке:
L тип: 9 шт.
R тип: 8 шт.
Материал подложки: алюминий
Расстояние между центрами крепежных отверстий: 173-68-105-153-69-165 мм
Расстояние между центрами светодиодов:
L тип: 92-100-115-105-105-115-100-92 мм
R тип: 100-120-120-104-120-120-100 мм
Тип светорассеивателя: выпуклый
Ширина подложки планок: 18 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров
Аналоги MS-L1111-L, MS-L1111R V2:

JS-D-JP4320-091EC, JS-D-JP4320-081EC
R72-43D04-004-13, R72-43D04-005-13
Применяются для ремонта телевизоров в следующих матрицах (панелях):

D43-F2000
PT430CT01-1
LC430DUY-SHA1 и других.

Полный комплект состоит из трех планок:

MS-L1111-L V2 E43F2000 (JS-D-JP4320-091EC) – 2 шт.
MS-L1111-R V2 E43F2000 (JS-D-JP4320-081EC) – 1 шт.
