LED Подсветка LG 42 " LG Innotek 42" NDE Rev0.3
 (комплект 10 линеек (5+6))

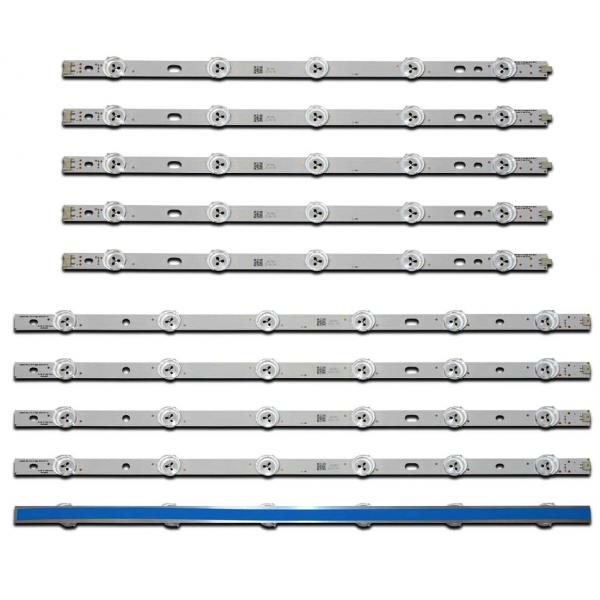

LG INNOTEK 42" NDE REV 0.3 КОМПЛЕКТ ПЛАНОК ПОДСВЕТКИ ДЛЯ ТЕЛЕВИЗОРОВ LG 42LS
Светодиодная подсветка 5 полос по 11 диодов для LG
 INNOTEK 42 "NDE

LG 42LS341T, 42LS345T, 42LS451T, 42LS3150, 42LS3450
 ТВ 42LS3150-CA 42LM3450 42LS345T SVL420A60 A-TYPE B

Комплект планок LED подсветки 42NDE Rev 0.3 A/B-type характеристики:

Маркировка:
42NDE Rev 0.3 A type
42NDE Rev 0.3 B type
Рабочее напряжение одного светодиода: 3 В
Высота планки (подложка + линза): 9 мм
Диагональ экрана: 42″
Диаметр светорассеивателя: 19 мм
Длина планок:
A тип: 472 мм
B тип: 398 мм
A+B тип: 870 мм
Количество контактов на разъеме: 2
Количество светодиодов на каждой планке:
A тип: 6 шт.
B тип: 5 шт.
Материал подложки: алюминий + теплопроводный скотч
Расстояние между центрами светодиодов:
A тип: 85-80-78-75 мм
B тип: 75-75-78-80-85 мм
A+B тип: 85-80-78-75-73-75-75-78-80-85 мм
Тип светорассеивателя: вогнутый
Ширина подложки планок: 15 мм
Применение: ремонт задней (Direct LED) подсветки телевизоров
Применяются для ремонта телевизоров в следующих матрицах (панелях):

HC420DUN-SCCP1-11XX
HC420DUN-SLCP1-11XX
HC420DUN-SLCP1 и других.
