M117(УНЧ HI-FI LM1876) no-brand 2941c67d-af48-11e2-b
670 руб.
Выходная мощность Rн 8 Ом Uпит ±22 В..........2х20 Вт
Rн 4 Ом Uпит ±20 В..........2х22 Вт
Коэффициент гармоник 20 Гц < f < 20 000 Гц
Pвых 15 Вт Rн 8 Ом........0,08%
Pвых 15 Вт Rн 4 Ом..........0,1%
Напряжение питания................................±10...32 В
Напряжение входного сигнала............................1 В
Усилитель выполнен на микросхеме LM1876. Она представляет собой высококачественный стереофонический усилитель серии Overture, имеет выходную мощность до 22Вт, напряжение питания от ±10 до ±32В, имеет защиту от перегрева, перегрузки, и систему мягкого включения для избавления от щелчков при подаче питания.
При разработке топологии печатной платы была применена методика разводки земли «звездой», на входе усилителя установлены пленочные конденсаторы, на выходе — «антизвонные» цепочки, это позволило улучшить шумовые характеристики усилителя и повысить устойчивость к самовозбуждению.

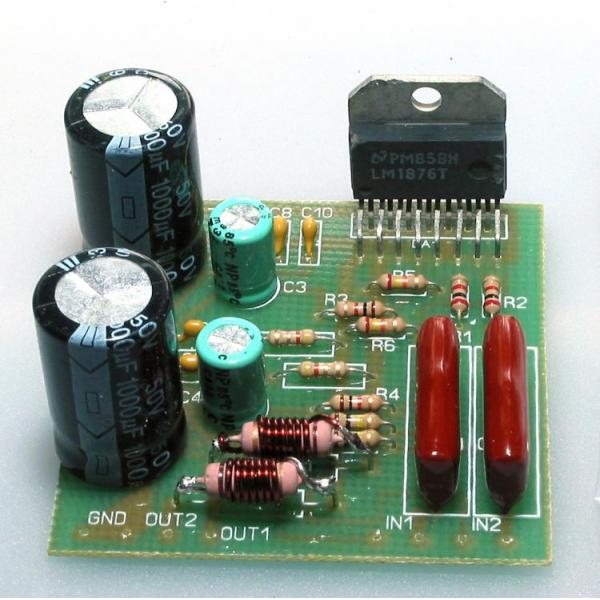

Устройство выполнено на односторонней печатной плате размером 58х60мм. Для питания усилителя рекомендуется блок питания мощностью не менее 50Вт, и дополнительными конденсаторами в плечах питания 4700-10000мкф.
Rн 4 Ом Uпит ±20 В..........2х22 Вт
Коэффициент гармоник 20 Гц < f < 20 000 Гц
Pвых 15 Вт Rн 8 Ом........0,08%
Pвых 15 Вт Rн 4 Ом..........0,1%
Напряжение питания................................±10...32 В
Напряжение входного сигнала............................1 В
Усилитель выполнен на микросхеме LM1876. Она представляет собой высококачественный стереофонический усилитель серии Overture, имеет выходную мощность до 22Вт, напряжение питания от ±10 до ±32В, имеет защиту от перегрева, перегрузки, и систему мягкого включения для избавления от щелчков при подаче питания.
При разработке топологии печатной платы была применена методика разводки земли «звездой», на входе усилителя установлены пленочные конденсаторы, на выходе — «антизвонные» цепочки, это позволило улучшить шумовые характеристики усилителя и повысить устойчивость к самовозбуждению.
Устройство выполнено на односторонней печатной плате размером 58х60мм. Для питания усилителя рекомендуется блок питания мощностью не менее 50Вт, и дополнительными конденсаторами в плечах питания 4700-10000мкф.
