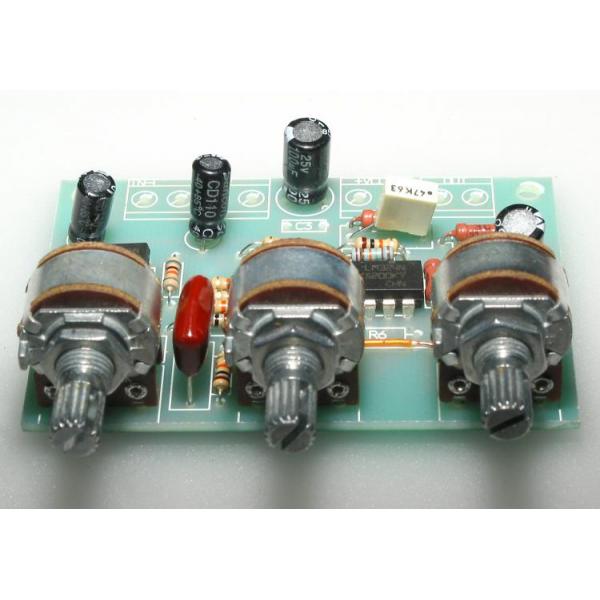

Активный блок обработки сигнала для сабвуферного канала [КИТ] no-brand f54f4363-a432-11e2-b
500 руб.
Кроссовер сабвуферного канала
Активный регулируемый фильтр для сабвуфераного канала обладает малыми нелинейными искажениями, малым уровнем собственных шумов, максимальной функциональностью и широким диапазоном питающих напряжений. Фильтр устанавливается между линейным или балансным выходом источника сигнала (магнитола, темброблок и т.д.) и входом усилителя мощности сабвуфера. С помощью резистора R12 регулируется частота среза в пределах 30…250 Гц. Резистором R14 производится изменение фазы сигнала в пределах 0…360 град. Резистором R18 регулируется уровень сигнала
Технические характеристики:
Напряжение питания…………………………. 12…18 В
Ток потребления….…………………………… 50 мА
Регулируемая частота среза……………….. 30…250 Гц
Изменение фазы……………………………… 0 – 360 град
Коэффициент передачи……………….…….. 0 дБ
Затухание вне полосы пропускания……… 12 дБ/Окт
Необходимо тонко подойти к питанию кроссовера и оконечного усилителя. Непосредственно на входе шины питания (усилителя и кроссовера, лучше непосредственно на платах ) неоходимо установить электролитический конденсатор(от1000 до 4700мкф), для того чтобы исключить влияние соединительных проводов , практически все недоразумения возникают из за этого (возбуд, хрип и пр.). Кроссовер работает устойчиво и надежно , схема отработана.
Активный регулируемый фильтр для сабвуфераного канала обладает малыми нелинейными искажениями, малым уровнем собственных шумов, максимальной функциональностью и широким диапазоном питающих напряжений. Фильтр устанавливается между линейным или балансным выходом источника сигнала (магнитола, темброблок и т.д.) и входом усилителя мощности сабвуфера. С помощью резистора R12 регулируется частота среза в пределах 30…250 Гц. Резистором R14 производится изменение фазы сигнала в пределах 0…360 град. Резистором R18 регулируется уровень сигнала
Технические характеристики:
Напряжение питания…………………………. 12…18 В
Ток потребления….…………………………… 50 мА
Регулируемая частота среза……………….. 30…250 Гц
Изменение фазы……………………………… 0 – 360 град
Коэффициент передачи……………….…….. 0 дБ
Затухание вне полосы пропускания……… 12 дБ/Окт
Необходимо тонко подойти к питанию кроссовера и оконечного усилителя. Непосредственно на входе шины питания (усилителя и кроссовера, лучше непосредственно на платах ) неоходимо установить электролитический конденсатор(от1000 до 4700мкф), для того чтобы исключить влияние соединительных проводов , практически все недоразумения возникают из за этого (возбуд, хрип и пр.). Кроссовер работает устойчиво и надежно , схема отработана.
